제목	SET값을 1:1 로 가능한지?
작성자	윤석환	분류	CAD관련
CAD제품 및 버전	2016캐드	운영체제	윈도우
첨부파일
안녕하세요. 아키오피스를 오래도록 쓰고있는 예정건축 입니다. 아키오피스의 경우 SET 값을 2:1 비율(A1)사이즈 기준으로 설정하게끔 되어있는데요. 이것은 A3기준으로 1:1 값으로 조정하는 방법이 있을런지요?

관리자

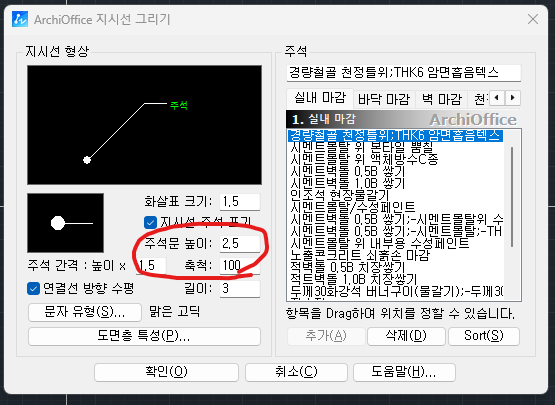

기본개념을 설명드리면 위 이미지 처럼

SET값이 1이면 문자 높이는2.5로 했다면 도면에 2.5크기로 작성이 됩니다.

SET값이 100이면 문자 높이는 2.5의 100배인 250크기로 작성이 됩니다.

A1 쉬트도면 1/100 에다가 문자높이 250 을 작성하고

A1으로 1/100 출력을 하면 문자높이는 2.5mm 로 보입니다.

A3 쉬트도면 1/100 에다가 문자높이 250 을 작성하고

A3으로 1/100 출력을 하면 문자높이는 2.5mm 로 보입니다.

만약에 A1 쉬트도면 1/100 에다가 문자높이 250 을 작성하고

출력은 A3로 한다면 출력 스케일은 1/200이 될거고 문자높이는 1.25mm으로 보입니다.

출력을 A3로 했을때 문자높이가 2.5mm로 보이게 하고 싶다면 위 이미지 창에서 높이를 5로 했어야 합니다.

질의하신 내용이 정확히 잘 이해가 안가지만 이런 개념을 여쭤보신거 같아서 답변드렸습니다.

잘 이해가 안가시면 추가문의를 해주시던가 02-3461-6868로 전화문의 해주세요.

관리자

전화상담 + 원격으로 확인해드렸고 상담 종료하였습니다.
