1) 외부 참조의 경우 기존 도면을 자르거나 부분 작업을 하였을 경우 결합(정확한 명령어 아닐 수 있음^^) 후 편집한 부분만 블록으로

저장되는 걸로 알고 있습니다 그런데 현재 내부 참조의 경우 작업 후 현장 및 외주 업체에서 도면을 해체할 경우 확대한 편집한

도면들이 전체 도면으로 나타나고 있습니다 물론 블록의 특성 상 어쩔 수 없다는 경우라 이해는 하지만  블록 작업이 아닌

기본 도면을 요구하는 경우도 있어 이 부분도 개선할 수 있는지 문의 드립니다.

답변: 외부참조도 XCLIP으로 편집한 경우, 결합 후 분해하면 전체도면이 다 나타납니다...일반 블록과 동일하죠...???

현장 및 외주 업체에 보낼 때, XBLOCK으로 분해한 도면을 보내시는 것은 어떨 지...????

아니면, 외주업체에서 필요한 경우, ArchiOffice 다운받아 XBLOCK으로 분해하도록 하셔도 되구여...!!!

XCLIP으로 경계선 편집된 블록의 경우...모두 공통 사항이라 봅니다...XBLOCK 같은 기능을 사용하지 않는한...!!!

주) XBLOCK은 외부참조 및 속성 블록, 다중삽입 블록, XCLIP된 블록 등을 보이는 상태로 분해하는 기능입니다.

2) 그리고 두 번째는 설계작업 중 애로사항 인데 외부 참조의 경우 불러온 같은 도면이라도 개별적으로 색상이 변경 가능한

걸로 알고 있습니다. 쉽게 말해 도면이 백그운드로 사용 될 경우인데요

예를 들어 같은 도면인 평면도를  창호부호도로 만들려면 외부참조의 경우 개별적으로  흐린색상으로 변경이 가능한데

내부 참조의 경우 같은 별도의 내부참조를 만들어 같은 내용 수정과 관리가 번거로운 상태입니다.

그래서 쉽게 말해 내부참조의 개별 블록의 색상을 개별적으로 변경 할 수 있는 방법이 없는지 문의드립니다.

블록의 색상 변경 리습도 사용 해보왔지만 일괄변경이라 이상황에는 맞지않는거 같아 혹 다른 방법이 없을 지 문의 드립니다.

답변: 외부참조도 이름을 변경해야 도면층이나 색상 등을 각각 관리할 수 있습니다. 외부참조를 결합하면...이름별로 각각의 블록이 되는 것이죠...!!!

마찬가지로 내부참조도 이름을 변견경하면 됩니다...!!!

주) XREB는 블록 또는 외부참조, 내부참조를 각각 이름 변경할 수 있습니다.

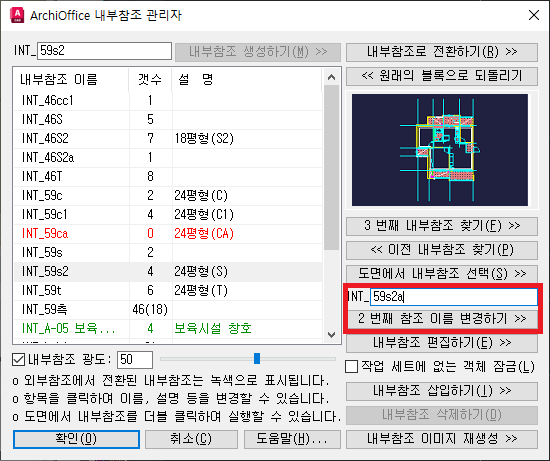

내부참조 관리자에서도 이름 변경할 수 있습니다.
