제목	자연사면 설명 좀 부탁 드려요
작성자	최선홍석	분류	LISP관련
CAD제품 및 버전	2021	운영체제
첨부파일	새 블록.dwg
어떨때는 잘되는데 첨부파일 같이 한번씩 저렇게 길게 막 나와요 뭐가 잘못 됐는지. 설명 부탁 드려요

관리자

Z값의 차이로 길게 나오기도 하고 짧게 나오기도 합니다.

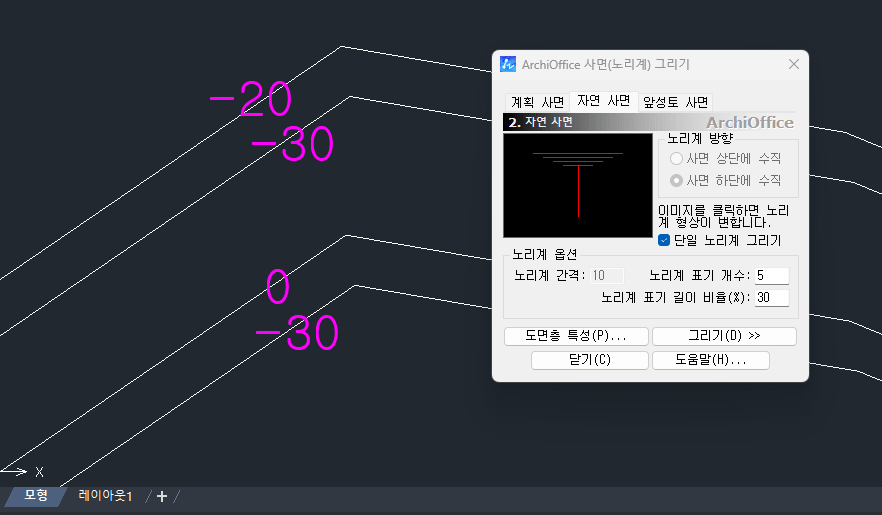

아래 GIF는 높이차이가 10정도일경우와 30정도일경우를 비교해서 확인해보시면됩니다.

첨부해주신 도면은 높이차가 30정도 입니다.

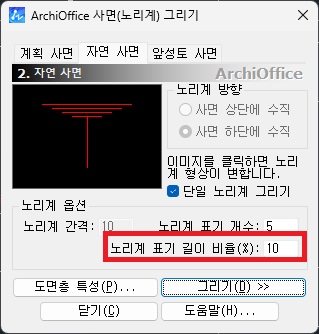

노리계 길이 비율을 조정하시는 방법도 있습니다.

아키오피스

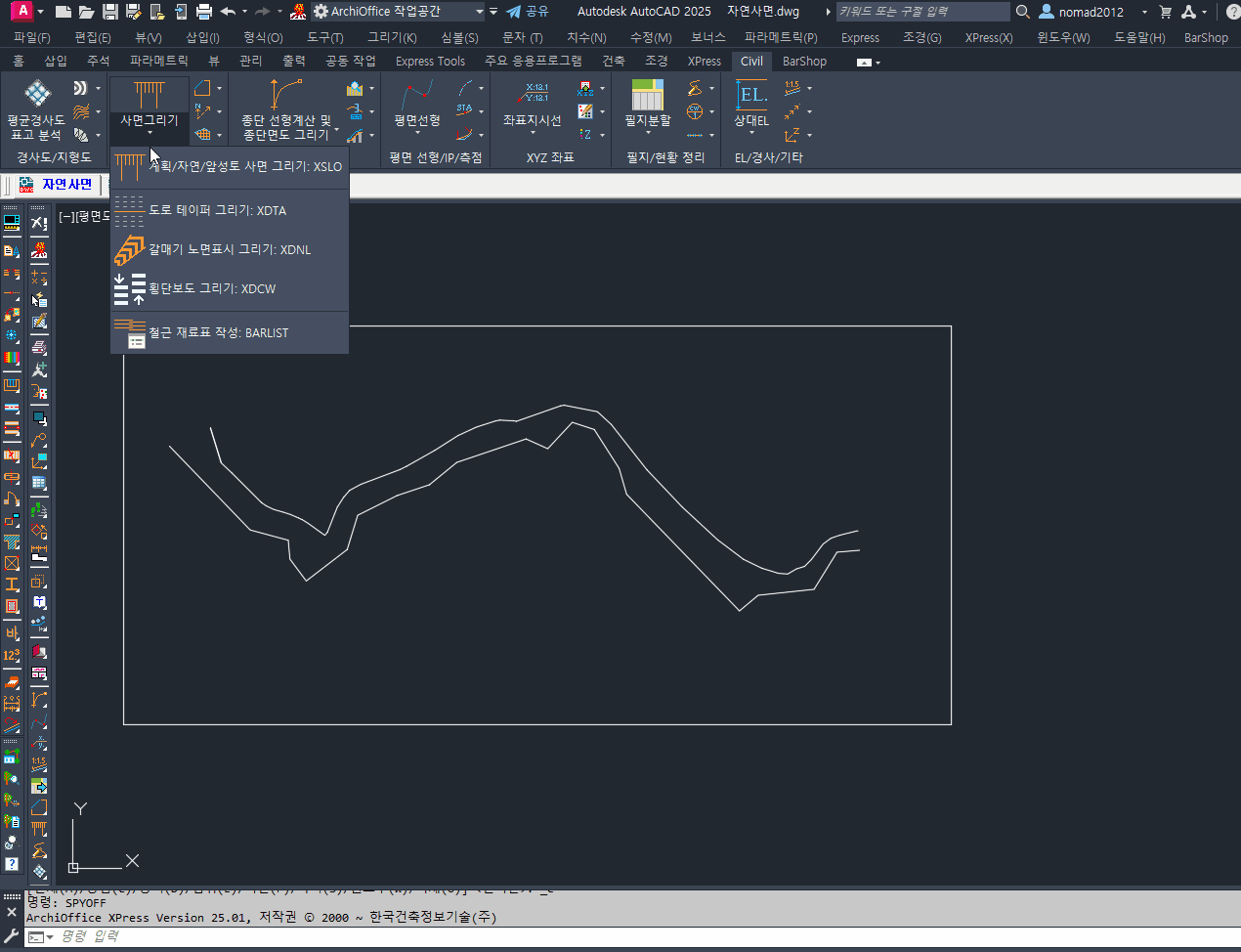

사면 그리기에서 상하단 사면에 각각 Z값이 있을 경우, 그려지지않는 것이 정상입니다.

각각 다른 Z값이 있게 되면 도면작업 시, 다양한 문제가 발생할 수 있으니, Z값을 0으로 수정하시는 것이 좋을것 같습니다.

하지만, 각각 다른 Z값이 있는 경우에도 사면그리기가 정상적으로 수행될 수 있도록...빠른 시일내에 보완하여 팻치올리겠습니다...!
